NX10.0新功能 三軸加工更新

2021-03-0315:08

★  刀軌延伸跨過底切

★  型腔銑深度優先改進

★  強大的幾何處理

★  銑削處理的多線程支持

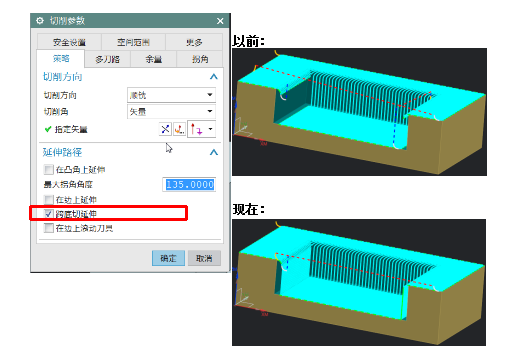

★刀軌延伸跨過底切

功能:
?  確保刀路在銑削區域延伸跨過底切
?  區域銑削時可在用戶界面控制
?  清根和深度加工的時候自動使用

益處:

?  創(chuàng )建跨過倒扣的刀軌，以避免刀軌中斷和額外的進刀退刀

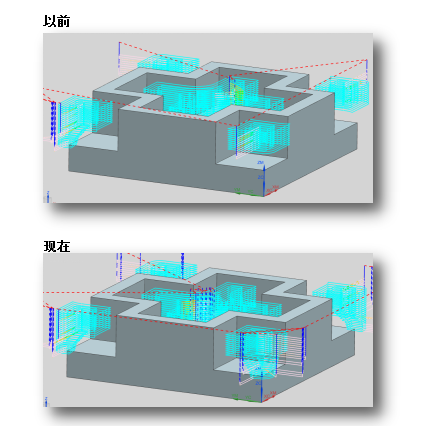

★  型腔銑深度優先改進

功能:
?  當切削順序選擇的深度優先時檢查IPW刀柄碰撞
?  所有的槽都將加工到完整深度
?  沒有新的用戶交互

益處：
?  使用深度優先加工所有槽

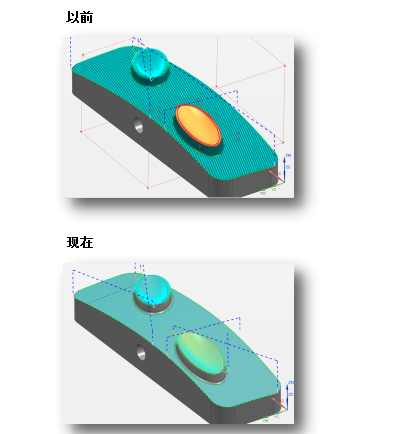

★  強大的幾何處理

功能:
?  在一些使用情況下，自動處理可疑的幾何
?  輸出刀軌的質量仍然需要用戶來驗證質量
?  已經有了更多的改進計劃

益處:
?  在一些情況下，現在NX CAM會(huì )在存在可疑的幾何的部分區域創(chuàng )建刀軌

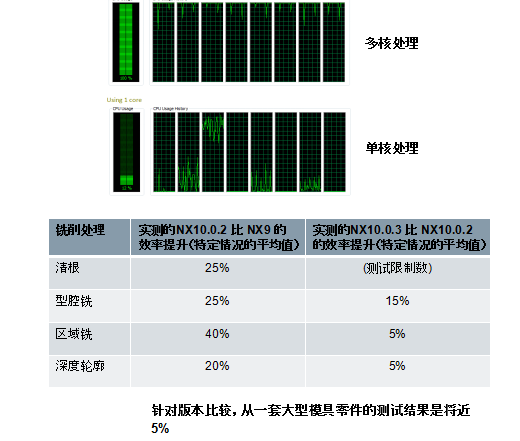

★  擴展銑削處理的多線程支持

功能:
?  在多核電腦上增加多線程處理改進到型腔銑、區域銑、深度輪廓銑
?  多線程也被用于某些部分的刀軌生成
?  改進的程度取決于零件幾何、工序類型，以及電腦配置

益處:
?  縮短刀軌生?成時間

?  提高編程人員工作效率

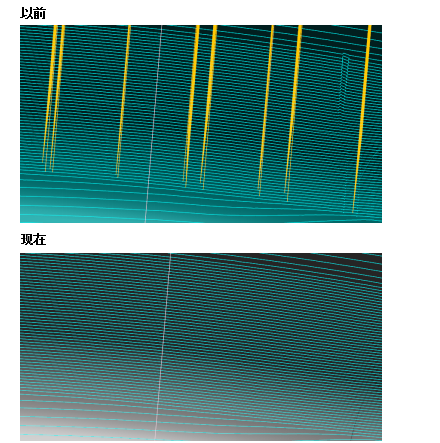

★  區域銑削改進

功能:
?  改進了步距設置為應用在部件上的區域銑削刀軌質量
?  刀軌講更加光順，更少跳刀

益處:
?  改進了步距應用在部件上的區域銑削的零件表面
