NX11中縮放體功能應用小Tips

2021-03-0315:08

縮放體命令準許我們按照一定比例改變模型的幾何大小，雖然這個命令實際上比較簡單，但是這個命令還是有很多用途的。NX11.0.1版本更新后又給我們帶來了一些改變，來幫助我們的設計更加方便和高效。

1.動態預覽

在以前版本不能做動態預覽，現在新版加入了這個功能。在做設計變更時候預覽是非常有用的，尤其是做一個不確定的尺寸變更的時候，通過拖動比例標尺加上動態預覽功能，我們能更加直觀地、準確地知道我們需要把縮放進行到哪里，避免了以前的反復調整過程。

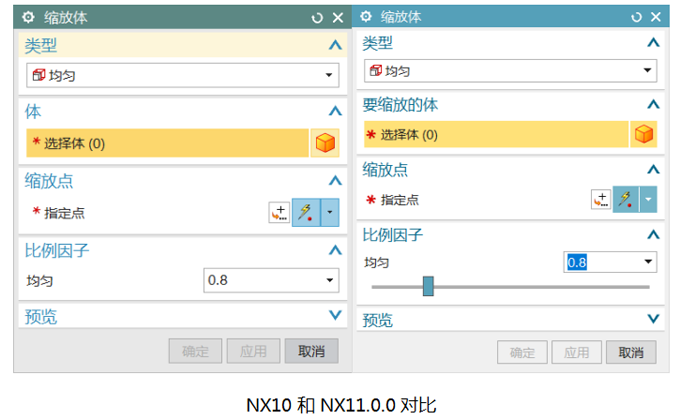

2.滑動比例尺

在以前的版本，我們定義縮放比例的時候只能通過對話框去修改，現在我們可以滑動比例標尺去動態修改縮放比例。這樣我們可以花費更少的時間得到一個我們需要的模型。

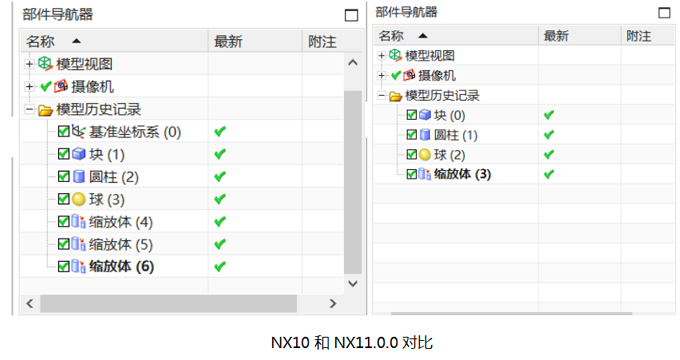

3.多個特征同時縮放比例

在以前的版本如果我們同時縮放多個特征體的時候，NX會(huì )生成多個特征體。這樣我們去修改的時候就需要一個一個的去修改，在最新的NX11.0.1版本中，多個特征體同時縮放的時候軟件只生成一個特征，這樣就方便了我們的修改。

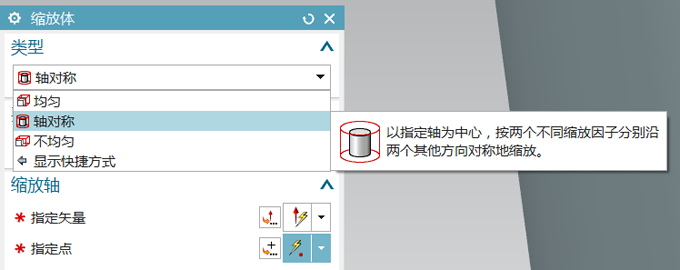

4.功能文本說明

總所周知，把鼠標懸浮到NX的命令中的時候會(huì )對應出現說明的文字和圖形示例。老版本的縮放體中是沒有幫助說明的，在新的版本中補充了這一不足，方便了新人使用。

諸如此類的功能改善和提升，都是為了幫助我們的設計人員更加方便、高效地使用軟件，并完成我們的設計工作。提升設計人員的效率也就是縮短了全產品生命周期，這樣才能承受目前對于產品快速迭代的競爭壓力。
