NX(UG)宏---簡單應用

2021-03-0315:08

宏是一個文件，它存儲一系列描述 NX 會(huì )話中用戶與鍵盤和鼠標交互的語句。任何一組交互輸入操作都能夠錄制在宏文件中，然后只需回放該宏文件即可重復操作。宏適用于執行簡短、重復的任務，并且能夠針對您的工作環境而定制。

說的簡單明了，不過也挺官方的，咱們直接用宏做點實事吧：

以下實例基于NX11.0 加工模塊

要解決的問題：

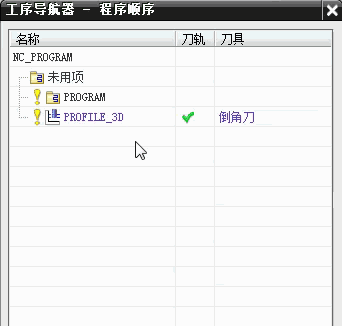

在UG中我們復制一個已經生成的刀路在進行粘貼時它是這種狀態；

也就是說，即使我們什么也不改這個程序也需要重新生成一下，否則程序后面并不是綠色對號，咱們且不談復制下來一個什么參數也不改的程序有什么用，單就是看著也不爽！

那么我們可以讓復制下來程序不用經過運算也能是綠色的尾巴么？當然可以。而且方法肯定不止一種，我們今天講其中一種方法在輔以宏，看看效果；

思路：使用變換→不改變任何位置參數→屬性為復制→確定

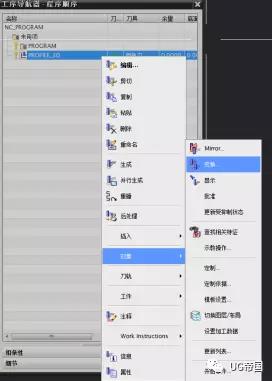

第一步：選中要復制的對象準備進行變換（如下圖↓↓↓↓

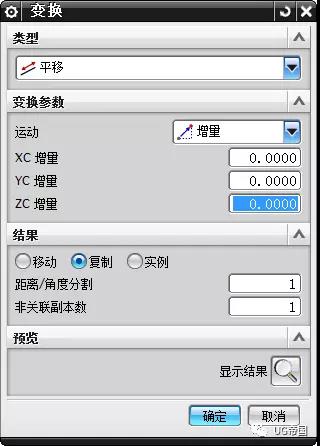

第二步：定義變換屬性，切記把所有參數都選擇更改一遍，即使它默認是你想要的參數（如下圖↓↓↓）；

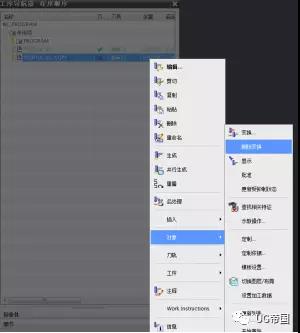

第三步：刪除變換屬性

刪除之后，小綠尾巴就回來了；

這樣一套曲線救國策略就達到了我們想要的結果；

可是，這樣一套動作偶爾為之還可以，經常使用還是過于麻煩，這時候就需要宏來救場了；

第一步：按進入訂制界面（Ctrl+1）,把上面所使用到的右鍵命令全部放到工具條中（傳說錄制宏時點右鍵選擇命令是無法錄制成功的）。要用到的右鍵命令有“變換”和“刪除變換”

第二步：使用快捷鍵啟動宏錄制（Ctrl+Shift+R），在彈出來的對話中取個名字并選擇個你能記住的位置；

第三步：重復上文中操作，要把右鍵選擇的動作換成點擊工具條命令的動作，一直進行到刪除變換為止；

第四步：結束宏錄制（Ctrl+Shift+R），調用宏進行驗證（Ctrl+Shift+P）;

最后一步：進行命令訂制，使用用戶命令調用宏；

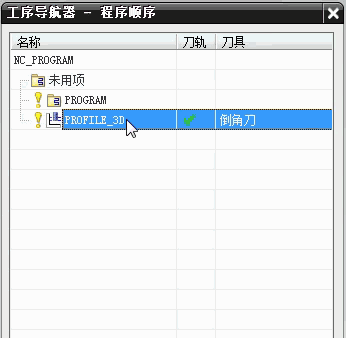

大功告成，來看看效果吧：

有人會(huì )問了，這有什么用呢？

答：其實這個可以繼續往下錄，可以接上你想要的各種交互窗口，比如五軸常用的Z偏置（抽刀長）。。。。。。哈哈，制約你的只有你自己的想象力！
